1.แอปพลิเคชัน (สายควบคุมหุ้มฉนวน):
ใช้สำหรับแรงดันไฟฟ้ากระแสสลับและวงจรควบคุม นักบิน และวงจรป้องกันน้อยกว่า 450/750V เป็นสัญญาณ สายส่งทิศทางของเครื่องมือไฟฟ้าและระบบควบคุมอัตโนมัติ
2.มาตรฐาน(สายควบคุมหุ้มฉนวน):
สายเคเบิลควบคุมสามารถผลิตได้ตามมาตรฐาน GB9330-1988,IEC,DIN,BS และโรงงานยังสามารถผลิตสายเคเบิลได้ตามมาตรฐานอื่นๆ

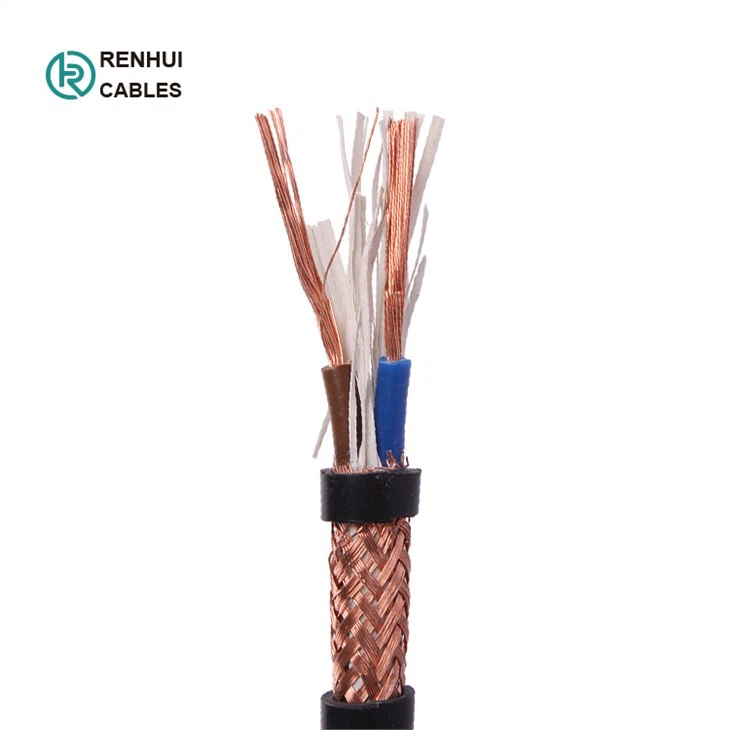

3.คำอธิบาย(สายควบคุมหุ้มฉนวน):
ตัวนำ: ตัวนำทองแดงแบบยืดหยุ่น
ฉนวนกันความร้อน: PVC
หน้าจอ: หน้าจอสมองลวดทองแดง
ฝัก: PVC
4.ลักษณะการทำงาน(สายควบคุมหุ้มฉนวน):
แรงดันไฟฟ้า: U0 / U คือ 450 / 750V
อุณหภูมิในการทำงานระยะยาวของแกนลวดตัวนำคือ 70 ºC, 95 ºC อุณหภูมิการวางสายเคเบิลสองประเภทไม่ต่ำกว่า 0 ºC
รัศมีการดัดสายเคเบิลที่แนะนำดังนี้:
สายเคเบิลที่ไม่หุ้มเกราะควรมีเส้นผ่านศูนย์กลางของสายเคเบิลไม่น้อยกว่า 6 เท่า
สายเคเบิลหุ้มเกราะหรือเทปทองแดงหุ้มฉนวนไม่น้อยกว่า 12 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล
สายอ่อนหุ้มฉนวนไม่น้อยกว่า 6 เท่าของเส้นผ่านศูนย์กลางของสาย
5.พารามิเตอร์สายเคเบิล(สายควบคุมหุ้มฉนวน):
หมายเลขหลัก × | เส้นผ่านศูนย์กลางสูงสุดของเส้นลวดเดี่ยวในตัวนำ | ความหนาของฉนวน | เส้นผ่านศูนย์กลางลวดเดียวของหน้าจอ | ความหนาของแจ็คเก็ต | เส้นผ่านศูนย์กลางภายนอกเฉลี่ยหรือขีดจำกัดขนาดโปรไฟล์บน | ความต้านทานตัวนำสูงสุด 20 องศา Ω/km | 70 องศาความต้านทานฉนวนขั้นต่ำ | ||
ขีด จำกัด ต่ำสุด | ขีดจำกัดสูงสุด | แกนทองแดง | แกนทองแดงกระป๋อง | ||||||
2×0.08 | 0.13 | 0.4 | 0.10 | 0.4 | 3.2 | 4.2 | 247 | 264 | 0.018 |
2.4×3.5 | 2.9×4.2 | ||||||||
2×0.12 | 0.16 | 0.4 | 0.10 | 0.6 | 3.7 | 4.9 | 156 | 163 | 0.016 |
2.8×4.0 | 3.4×4.9 | ||||||||
2×0.2 | 0.16 | 0.4 | 0.10 | 0.6 | 4.1 | 5.3 | 92.3 | 95.0 | 0.013 |
3.0×4.4 | 3.6×5.3 | ||||||||
2×0.3 | 0.16 | 0.5 | 0.15 | 0.6 | 4.8 | 6.2 | 69.2 | 71.2 | 0.014 |
3.5×5.1 | 4.2×6.2 | ||||||||
2×0.4 | 0.16 | 0.5 | 0.15 | 0.6 | 5.1 | 6.6 | 48.2 | 49.6 | 0.013 |
3.6×5.4 | 4.4×6.6 | ||||||||
2×0.5 | 0.21 | 0.5 | 0.15 | 0.6 | 5.3 | 6.8 | 39.0 | 40.1 | 0.012 |
3.7×5.6 | 4.5×6.8 | ||||||||
2×0.75 | 0.21 | 0.5 | 0.15 | 0.6 | 5.8 | 7.4 | 26.0 | 26.7 | 0.010 |
4.0×6.1 | 4.8×7.4 | ||||||||
2×1.0 | 0.21 | 0.6 | 0.15 | 0.6 | 6.4 | 8.2 | 19.5 | 20.0 | 0.010 |
4.3×6.7 | 5.2×8.3 | ||||||||
2×1.5 | 0.26 | 0.6 | 0.15 | 0.8 | 7.3 | 9.2 | 13.3 | 13.7 | 0.009 |
4.9×7.6 | 6.0×9.3 | ||||||||
3×0.12 | 0.16 | 0.4 | 0.10 | 0.6 | 3.9 | 5.1 | 158 | 163 | 0.016 |
3×0.2 | 0.16 | 0.4 | 0.15 | 0.6 | 4.5 | 5.8 | 92.3 | 95.0 | 0.013 |
3×0.3 | 0.16 | 0.5 | 0.15 | 0.6 | 5.1 | 6.5 | 69.2 | 71.2 | 0.014 |
3×0.4 | 0.16 | 0.5 | 0.15 | 0.6 | 5.4 | 6.9 | 48.2 | 49.6 | 0.013 |
3×0.5 | 0.21 | 0.5 | 0.15 | 0.6 | 5.6 | 7.1 | 39.0 | 40.1 | 0.012 |
3×0.75 | 0.21 | 0.5 | 0.15 | 0.6 | 6.1 | 7.8 | 26.0 | 26.7 | 0.010 |
3×1.0 | 0.21 | 0.6 | 0.15 | 0.8 | 7.2 | 9.1 | 19.5 | 20.0 | 0.010 |
3×1.5 | 0.26 | 0.6 | 0.20 | 0.8 | 8.0 | 10.0 | 13.3 | 13.7 | 0.009 |
4×0.12 | 0.16 | 0.4 | 0.15 | 0.6 | 4.5 | 5.8 | 158 | 163 | 0.016 |
4×0.2 | 0.16 | 0.4 | 0.15 | 0.6 | 4.9 | 6.2 | 92.3 | 95.0 | 0.013 |
4×0.3 | 0.16 | 0.5 | 0.15 | 0.6 | 5.5 | 7.0 | 69.2 | 71.2 | 0.014 |
4×0.4 | 0.16 | 0.5 | 0.15 | 0.6 | 5.9 | 7.5 | 48.2 | 49.6 | 0.013 |
5×0.12 | 0.16 | 0.4 | 0.15 | 0.6 | 4.8 | 6.2 | 158 | 163 | 0.016 |
5×0.2 | 0.16 | 0.4 | 0.15 | 0.6 | 5.3 | 6.7 | 92.3 | 95.0 | 0.013 |
5×0.3 | 0.16 | 0.5 | 0.15 | 0.6 | 6.0 | 7.6 | 69.2 | 71.2 | 0.014 |
5×0.4 | 0.16 | 0.5 | 0.15 | 0.6 | 6.4 | 8.1 | 48.2 | 49.6 | 0.013 |
6.Package: ส่งออกกลองไม้ (สายควบคุมป้องกัน):
ป้ายกำกับยอดนิยม: สายควบคุมหุ้มฉนวน
