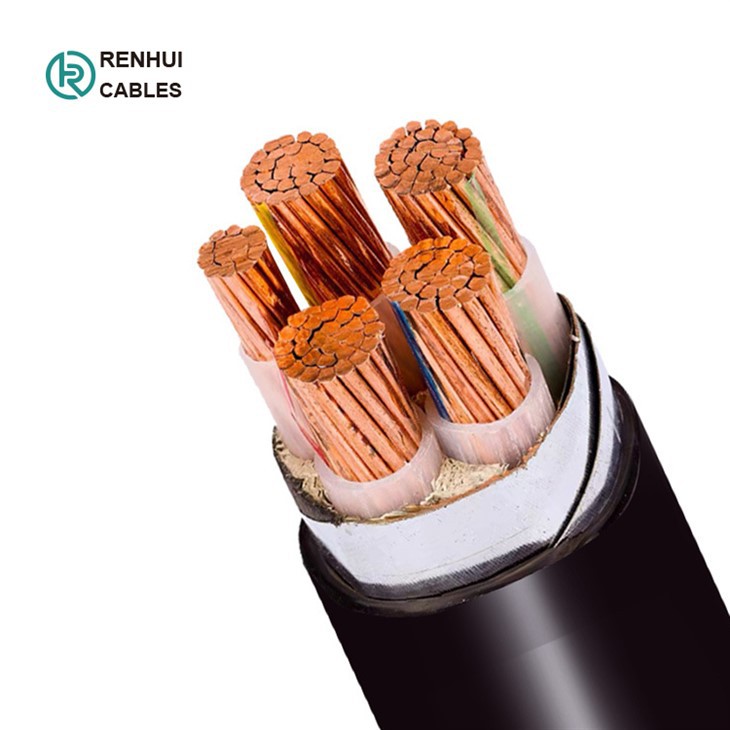

สายเคเบิลใต้ดิน

รหัสสี (1)

รหัสสี (2)

1 แกน

แดงหรือดำ

1 แกน

สีน้ำตาลหรือสีน้ำเงิน

2 คอร์

แดงดำ

2 คอร์

สีน้ำตาล, สีฟ้า

3 คอร์

แดง, เหลือง, น้ำเงิน

3 คอร์

น้ำตาล, ดำ, เทา

4 คอร์

แดง, เหลือง, น้ำเงิน, ดำ

4 คอร์

น้ำเงิน, น้ำตาล, ดำ, เทา

5 คอร์

แดง, เหลือง, น้ำเงิน, ดำ, เขียว

5 คอร์

เขียว/เหลือง น้ำเงิน น้ำตาล ดำ เทา

สูงกว่า 5 คอร์

แกนสีดำพร้อมตัวเลขสีขาว

สูงกว่า 5 คอร์

แกนสีดำพร้อมตัวเลขสีขาว

แกนเดี่ยว

(หุ้มลวดอลูมิเนียม)

ส่วนตัดขวางที่กำหนด

เส้นผ่านศูนย์กลางของตัวนำ (ประมาณ)

ความหนาของฉนวนที่กำหนด

ความหนาเคลือบด้านในที่กำหนด

เส้นลวดสารส้มที่กำหนด

ความหนาของเปลือกที่กำหนด

เส้นผ่านศูนย์กลางโดยรวม (ประมาณ)

มม.^2

มม

มม

มม

มม

มม

มม

1x4

2.3

0.7

1.0

0.8

1.8

10.9

1x6

2.8

0.7

1.0

0.8

1.8

11.4

1x10

3.6

0.7

1.0

0.8

1.8

12.2

1x16

4.5

0.7

1.0

0.8

1.8

13.1

1x25

5.6

0.9

1.0

0.8

1.8

14.6

1x35

6.7

0.9

1.0

1.25

1.8

16.6

1x50

8.0

1

1.0

1.25

1.8

18.1

1x70

9.4

1.1

1.0

1.25

1.8

19.7

1x95

11.0

1.1

1.0

1.6

1.8

22.0

1x120

12.4

1.2

1.0

1.6

1.8

23.6

1x150

13.8

1.4

1.0

1.6

1.8

25.4

1x185

15.3

1.6

1.0

1.6

1.8

27.4

1x240

17.5

1.7

1.0

1.6

1.9

29.9

1x300

19.5

1.8

1.0

2.0

2.0

33.1

1x400

22.6

2

1.2

2.0

2.2

37.3

1x500

25.2

2.2

1.2

2.0

2.3

40.5

สองคอร์

(หุ้มเกราะลวดเหล็กชุบสังกะสี)

ส่วนตัดขวางที่กำหนด

เส้นผ่านศูนย์กลางของตัวนำ (ประมาณ)

ความหนาของฉนวนที่กำหนด

ความหนาเคลือบด้านในที่กำหนด

เส้นลวดเหล็กที่กำหนด

ความหนาของเปลือกที่กำหนด

เส้นผ่านศูนย์กลางโดยรวม (ประมาณ)

มม.^2

มม

มม

มม

มม

มม

มม

2x1.5

1.4

0.7

1.0

0.8

1.8

12.8

2x2.5

1.8

0.7

1.0

0.8

1.8

13.6

2x4

2.3

0.7

1.0

0.8

1.8

14.6

2x6

2.8

0.7

1.0

1.25

1.8

16.5

2x10

3.6

0.7

1.0

1.25

1.8

18.1

2x16

4.5

0.7

1.0

1.25

1.8

19.9

2x25

5.6

0.9

1.0

1.6

1.8

23.6

2x35

6.7

0.9

1.0

1.6

1.8

25.8

2x50

8.0

1

1.0

1.6

1.9

29.0

2x70

9.4

1.1

1.0

2.0

2.0

33.2

2x95

11.0

1.1

1.2

2.0

2.1

37.1

2x120

12.4

1.2

1.2

2.0

2.3

40.5

2x150

13.8

1.4

1.2

2.5

2.4

45.4

2x185

15.3

1.6

1.4

2.5

2.6

49.9

2x240

17.5

1.7

1.4

2.5

2.7

55.1

2x300

19.5

1.8

1.6

2.5

2.9

60.2

2x400

22.6

2

1.6

2.5

3.1

67.7

สามแกน

(หุ้มเกราะลวดเหล็กชุบสังกะสี)

ส่วนตัดขวางที่กำหนด

เส้นผ่านศูนย์กลางของตัวนำ (ประมาณ)

ความหนาของฉนวนที่กำหนด

ความหนาเคลือบด้านในที่กำหนด

เส้นลวดเหล็กที่กำหนด

ความหนาของเปลือกที่กำหนด

เส้นผ่านศูนย์กลางโดยรวม (ประมาณ)

มม.^2

มม

มม

มม

มม

มม

มม

3x1.5

1.4

0.7

1.0

0.8

1.8

13.2

3x2.5

1.8

0.7

1.0

0.8

1.8

14.1

3x4

2.3

0.7

1.0

0.8

1.8

15.2

3x6

2.8

0.7

1.0

1.25

1.8

17.1

3x10

3.6

0.7

1.0

1.25

1.8

18.9

3x16

4.5

0.7

1.0

1.25

1.8

20.8

3x25

5.6

0.9

1.0

1.6

1.8

24.7

3x35

6.7

0.9

1.0

1.6

1.8

27.2

3x50

8.0

1

1.0

1.6

1.9

30.6

3x70

9.4

1.1

1.0

2.0

2.1

35.2

3x95

11.0

1.1

1.2

2.0

2.2

39.3

3x120

12.4

1.2

1.2

2.0

2.3

43.0

3x150

13.8

1.4

1.4

2.5

2.5

48.6

3x185

15.3

1.6

1.4

2.5

2.7

53.0

3x240

17.5

1.7

1.4

2.5

2.8

58.5

3x300

19.5

1.8

1.6

2.5

3.0

64.0

3x400

22.6

2

1.6

3.15

3.3

73.5

สามคอร์+1

(หุ้มเกราะลวดเหล็กชุบสังกะสี)

ส่วนตัดขวางที่กำหนด

เส้นผ่านศูนย์กลางของตัวนำ (ประมาณ)

ความหนาของฉนวนที่กำหนด

ความหนาเคลือบด้านในที่กำหนด

เส้นลวดเหล็กที่กำหนด

ความหนาของเปลือกที่กำหนด

เส้นผ่านศูนย์กลางโดยรวม (ประมาณ)

มม.^2

(3) มม

(1) มม

(3) มม

(1) มม

มม

มม

มม

มม

3x 16/10

4.5

3.6

0.7

0.7

1

1.6

1.8

22.7

3x 25/16

5.6

4.5

0.9

0.7

1

1.6

1.8

26.5

3x 35/16

6.7

4.5

0.9

0.7

1

1.6

1.9

29

3x 50/25

8.0

5.6

1

0.9

1

1.6

2.1

33

3x 70/35

9.4

6.7

1.1

0.9

1.2

2

2.2

38

3x 95/50

11.0

8.0

1.1

1

1.2

2

2.3

42.4

3x120/70

12.4

9.4

1.2

1.1

1.2

2

2.5

48.0

3x150/70

13.8

9.4

1.4

1.1

1.4

2.5

2.7

52

3x185/95

15.3

11.0

1.6

1.1

1.4

2.5

2.8

57.2

3x240/120

17.5

12.4

1.7

1.2

1.6

2.5

3.1

64

3x300/150

19.5

13.8

1.8

1.4

1.6

2.5

3.2

69.8

3x400/185

22.6

15.3

2

1.6

1.6

3.15

3.6

78.6

สี่แกน

(หุ้มเกราะลวดเหล็กชุบสังกะสี)

ส่วนตัดขวางที่กำหนด

เส้นผ่านศูนย์กลางของตัวนำ (ประมาณ)

ความหนาของฉนวนที่กำหนด

ความหนาเคลือบด้านในที่กำหนด

เส้นลวดเหล็กที่กำหนด

ความหนาของเปลือกที่กำหนด

เส้นผ่านศูนย์กลางโดยรวม (ประมาณ)

มม.^2

มม

มม

มม

มม

มม

มม

4x1.5

1.4

0.7

1.0

0.8

1.8

14.0

4x2.5

1.8

0.7

1.0

0.8

1.8

14.9

4x4

2.3

0.7

1.0

1.25

1.8

17.0

4x6

2.8

0.7

1.0

1.25

1.8

18.2

4x10

3.6

0.7

1.0

1.25

1.8

20.2

4x16

4.5

0.7

1.0

1.6

1.8

23.0

4x25

5.6

0.9

1.0

1.6

1.8

26.7

4x35

6.7

0.9

1.0

1.6

1.9

29.5

4x50

8.0

1

1.0

2.0

2.1

34.2

4x70

9.4

1.1

1.2

2.0

2.2

38.8

4x95

11.0

1.1

1.2

2.0

2.3

42.9

4x120

12.4

1.2

1.4

2.5

2.5

48.6

4x150

13.8

1.4

1.4

2.5

2.7

53.2

4x185

15.3

1.6

1.4

2.5

2.8

58.1

4x240

17.5

1.7

1.6

2.5

3.1

64.8

4x300

19.5

1.8

1.6

2.5

3.2

70.4

4x400

22.6

2

1.8

3.15

3.6

81.3
